第1章 產品概述:（LYDXN-3多功能便攜式交流耐壓試驗儀）

該裝置主要針對6KV、10kV變電站及線路等所有電氣主設備的交流耐壓試驗設計制造。電抗器采用多只分開設計，既可滿足高電壓、小電流的設備試驗條件要求，又能滿足低電壓的交流耐壓試驗要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

該裝置主要由變頻控制電源、勵磁變壓器、電抗器、電容分壓器組成。

變頻串聯諧振在電力系統中應用的優點：

1、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q。

2、設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。

3、改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。

4、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。

5、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓。

我公司串聯諧振主要功能及其技術特點：（LYDXN-3多功能便攜式交流耐壓試驗儀）

1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。

2、整個裝置單件重量很輕，大不超過65kg，便于現場使用。

3、裝置具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。

工作模式為：自動模式、半自動模式、手動模式.

4、能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。

5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。

6、采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。

第2章  串聯諧振試驗設備主要技術參數（LYDXN-3多功能便攜式交流耐壓試驗儀）

（一）變頻串聯諧振試驗裝置技術指標

1．諧振容量：120kVA

2．輸出電壓：30kV

3．輸出電壓波形畸變率：<1.0％

4. 允許連續工作時間：額定條件下一次性工作15分鐘。

5．裝置自身品質因數：Q>50

6．電纜和發電機試驗時滿負荷下品質因數：Q>30（與負載相關）

7．主變壓器和線路試驗滿負荷時品質因數：Q>30（與負載相關）

8．輸入電源：三相380V或單相220V，當電源為380V時，可做額定負載試驗；當電源為220V時，只可做1/2負載試驗。

9．頻率調節范圍：20Hz～300Hz

10．系統測量精度：1.5％

11．裝置具有過壓、過流、零位啟動、閃絡保護等保護功能

（二）設備遵循標準

GB50150-2006      《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T849.6-2004 《電力設備專用測試儀器通用技術條件第6部分：高壓諧振試驗裝置》

JB/T9641-1999                             《試驗變壓器》

GB10229                     《電抗器》

GB/T.311-1997                       《高壓輸變電設備的絕緣與配合》

DL/T846-2004               《高電壓測試設備通用技術條件》

GB4793-1984                     《電子測量?jī)x器要求》

GB2900                     《電工名詞術語》

GB4208                                       《外殼防護等級》

GB/T16927-1997                   《高電壓試驗技術》

（三）設備主要配置及技術參數說明：

1.變頻電源(一臺)：

1.1技術參數

1.1.1 額定功率：6kW；

1.1.2 輸入電壓：三相 380V±5% 或單相220V±5% 45～65Hz，當電源為380V時，可做額定負載試驗；當電源為220V時，只可做1/2負載試驗。

1.1.3 輸出電壓：0～400V可調

1.1.4 輸出電壓頻率：20～300Hz

1.1.5 頻率調節:0.1Hz步進可調

1.1.6 頻率不穩定度:≤0.02%

1.1.7 輸出電流：15A

1.2 性能特點：

1.2.1放置方式:變頻電源的放置為縱向和橫向,特別適合現場操作及觀察。

1.2.2防震保護:內外部具備特殊減震橡膠支撐腳和保護鋁箱,可有效減緩運輸中的顛簸震動和吊裝時的沖擊。保證了變頻電源的長期穩定性和可靠性。

1.2.3參數顯示：觸摸大屏幕液晶界面顯示系統。

可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、操作模式切換、電容，電感，頻率互換計算、參數查詢等, 還可顯示頻率曲線、電壓曲線等可直觀地判斷當次試驗諧振頻率準確及穩定性。

1.2.4參數設置：大屏幕觸摸液晶彩屏直接完成各種參數的設置?？蓪?duì)起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗?zāi)Ｊ?、電容電感頻率互換計算、參數設置提示以及幫助等參數進行設置或選擇。

1.2.5試驗?zāi)Ｊ剑河|摸屏操作，有自動、手動二種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態、模式切換、故障提示、電容電感頻率互換計算功能等。

1.2.6 保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能。

1.2.7數據存儲功能：試驗結果保存、打印、上傳、回查等。

a、試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態?？蓪?shù)保存在存儲器中，該存儲器為非易失存儲器，可保存50次試驗記錄。

b、數據查詢：可將已保存的試驗結果數據顯示到屏幕上?？蓪?shù)據輸出打印或利用設備所攜帶打 印機打印。

1.2.8自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.5%。

1.2.9 調頻范圍及頻率分辨率均可設定：調頻范圍可設為20～300Hz、45～100Hz、50Hz、按需設置，可加快調諧過程；頻率分辨率根據需要，可預設為0.1Hz、0.05Hz、0.02Hz、或0.01Hz，在調諧效率與調諧精準度之間取得優化平衡。

頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移。

2 高壓電抗器

2.1 技術參數

2.1.1 額定工作電壓：30kV

2.1.2 額定工作電流：2A

2.1.3 額定電感量： 40H

2.1.4 連續工作時間：60min

2.1.5 溫    升：小于60度

2.1.6 工作頻率：30-300Hz

2.2 性能特點

2.2.1 電抗器的設計采用鐵芯式結構，漆包導線繞組，干式自冷。電抗器可以自由方便疊裝及吊裝。環氧樹脂絕緣筒外殼，具有足夠的電氣、機械強度、必要的散熱能力以及油熱脹冷縮的裕度。電抗器外殼自帶底座，與另一節電抗器上端采用。外殼噴涂橘紅色絕緣漆。

2.2.2電抗器外殼自帶底座，與另一節電抗器上端采用采用卡槽結合，方便現場使用。

勵磁變壓器：

3.1 技術參數

3.1.1 額定容量：6kVA

3.1.2 輸入電壓：400V

3.1.3 輸入電流：15A

3.1.4 輸出電壓：并聯1.5kV；串聯3kV

3.1.5 輸出電流：并聯4A；串聯2A

3.1.6 工作頻率范圍：30-300Hz

3.2 性能特點

3.2.1 冷卻方式：鐵箱式結構，絕緣耐熱等級為2級。

3.2.2冷卻方式：油浸式，絕緣耐熱等級為1級。

3.2.3 高、低壓繞組及鐵芯間均設靜電屏蔽層，既作為勵磁變壓器，又是隔離變壓器。

4、電容分壓器(一臺)：

4.1 技術參數

4.1.1額定電壓:30kV

4.1.2高壓臂電容量：10000pF

4.1.3低壓臂電容量：3.02uF

4.1.4分壓比：300:1

4.1.5工作頻率：25～300Hz

4.1.6精度：1.0%

4.2 性能特點

4.2.1 額定電壓下可連續運行60min。

4.2.2 在20～300Hz范圍內，其精度和穩定度保持要求不變。

4.2.3 在20℃、0.4～0.5UN下介損值：≤0.0025

4.2.4 分壓比誤差：有效值時≤1.0%，峰值時≤1.5%。

4.2.5 高、低壓臂的電容采用一致的介質結構，溫度系數小，角位移小，在20~300H內分壓比不變。

4.2.6 電壓測量通過專用測試引線引至變頻電源進行測量。

6．測試線及附件壹套：

1）內部連接線一套

2）附件

3）相關資料

第3章   變頻串聯諧振試驗裝置設備應用

（一）6KV、10KV電纜的交流耐壓接線圖

第4章  變頻電源詳細使用介紹

4.1.設備基本說明

4.1.1.電源：

將380V的三根火線或220V直接與調頻電源的“輸入"連接。

4.1.2.操作面板說明:

圖一

電源開關：負責變頻電源部分的電源供給。

運行指示：變頻電源啟動指示。

急停按鈕：發生緊急情況的應急中斷按鍵。

復位按鈕：負載失諧、變頻源過熱以及其它保護動作后的故障復位。

分壓器信號：用于接入分壓器低壓臂，大電壓100V，輸入阻抗10M。

接地：用于系統接地。

觸摸屏：用于系統菜單、試驗各參數等的顯示。

電源輸入：電源接入,三相 380V±5% 或單相220V±5% 45～65Hz，當電源為380V時，接A,B,C三相,可做額定負載試驗；當電源為220V時，接A,C二相,只可做1/2負載試驗。

電源輸出：變頻電源輸出至激勵變壓器輸入。

4.1.3.接通電源

變頻電源操作箱在上電后合上“電源開關"，液晶屏點亮顯示。

注意：儀器兩側開孔處的風扇在運行則表示表示儀器內部功率器件正常工作。否則表示儀器內部過熱或上次試驗時沒有復位。此時應該切斷電源，將儀器置于通風處?kù)o置1小時左右，待內部適當降低溫度后再啟動電源。

當風扇經常性的不啟動時，建議立即與廠家聯系。

當設備出現不可恢復性故障時，請不要自行拆卸儀器。

4.2.0. 觸摸屏顯示器：

變頻電源的控制屏幕為全觸摸屏，你只需要在屏幕上要操作的位置輕輕點擊，即可以進行操作。

4.2.1.開機后，顯示界面如圖2所示。

4.2.2.試驗參數配置：在每次試驗前必須正確設置當次試驗的各種參數！點擊“參數配置"后，顯示界面如圖3所示。

起始頻率：選擇自動調諧時的啟動頻率，下限頻率高為20Hz，上限頻率低為200Hz。

終止頻率：選擇自動調諧時的結尾頻率，下限頻率高為100Hz，上限頻率低為300Hz。

1．設置"起始頻率"不可高于"終止頻率"。

2.當?shù)?/span>1次試驗時建議采用30Hz～300Hz進行掃描。

3.當已經知道大概頻率范圍時，可以選定在適當?shù)念l率段掃描，以減少試驗時間。

起始電壓：設置調諧時輸入電壓的初始值。

對Q值較低的試品如發電機、電動機、架空母線，初此值設定為20～30V；

對Q值較高的試品如電力電纜、變壓器、GIS等，初此值設定為10～20V。

第1階段試驗電壓：設置試驗電壓的第1階段值。

第1階段試驗時間：設置第1階段試驗電壓的耐壓時間。

第2階段試驗電壓：設置試驗電壓的第2階段值。

第2階段試驗時間：設置第2階段試驗電壓的耐壓時間。

第3階段試驗電壓：設置試驗電壓的第3階段值。

第3階段試驗時間：設置第3階段試驗電壓的耐壓時間。

我們的電壓跟蹤系統具備自動校核較大電壓波動的功能，但電網電壓的波動幅度較小，由此而引起的高壓電壓的波動也在儀器的捕捉范圍內，因此，我們強烈建議你在設置試驗電壓時，將“試驗電壓"的數值設定為比要施加的試驗電壓低2％Ue。

如果沒有階段性耐壓試驗時，只需設置一個階段試驗電壓值和相應的試驗時間，其它階段試驗電壓和試驗時間設為0。

分壓器變比：電容分壓器的變比值，如分壓器變比為1000：1，“分壓器變比"設置為1000；如分壓器變比為2000：1“分壓器變比"設置為2000。

過壓保護：設置試驗電壓的極限值，電壓超過時自動終止試驗，一般比試驗電壓高10%。

過流保護：設置低壓輸出電流的高值。

在不知道實際試驗電流的情況下，一般將其設置成裝置額定電流。

閃絡保護：設置擊穿電壓的誤差值,且當閃絡后液晶顯示屏須重新啟動。初始界面是閃絡保護電壓為0.6KV，在每一次試驗前需將此值設定為3--5KV,一般為實驗電壓的0.1倍。

1～0：數字鍵：選擇需要設置的數值。

返回：。相關試驗參數設置后點擊“主畫面"返回初始界面進行自主試驗?zāi)Ｊ竭M(jìn)行測試試驗。

幫助：提供設置“試驗參數"時的注意事項。

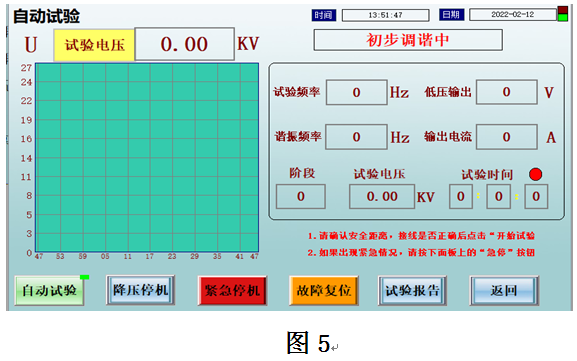

自動試驗：當“參數設置"設置完后，點擊“自動試驗"，進  入“自動試驗"界面，顯示界面如圖4所示。

點擊下排“運行"圖標，運行指示燈點亮，系統自動尋找諧振點，右上角運行狀態由“停止"變?yōu)椤罢{(diào)諧"，顯示界面如圖5所示。

找到諧振點后，系統自動升壓。當高壓輸出電壓上升到試驗的預設耐壓值時，系統自動耐壓計時，右側的“實驗時間"顯示出試驗?zāi)蛪簳r(shí)間，當試驗?zāi)蛪簳r(shí)間到達預設的試驗?zāi)蛪簳r(shí)間值時，系統自動降壓，運行狀態由“調諧"變?yōu)椤敖祲?，直到高壓輸出電壓為0，運行狀態顯示“停止"，試驗完成。

如在試驗過程中出現異常情況，請點擊液晶顯示屏上的“緊急停止"圖標，或者觸按“急停"按鈕終止試驗。顯示界面如圖6所示。

當高壓輸出電壓降壓0時，系統提示通過試驗，試驗完成，打印本次試驗結果和查詢歷史記錄請點擊主菜單上的“實驗報告"圖標， 顯示界面如圖7所示。

點擊“打印"圖標打印出試驗結果，點擊“查詢"圖標查詢歷史記錄。

手動試驗：當“試驗參數"設置完時，點擊“手動試驗"，進入“手動試驗"界面，顯示界面如圖8所示。

點擊液晶顯示屏上的“手動實驗"圖標，系統開始工作，如想自動尋找諧振點，點擊液晶顯示屏上的“調諧"圖標，系統會自動尋找諧振點，如不想自動尋找諧振點，點擊“頻率變化"，先平緩點擊“+5.0Hz"，同時觀察“低壓電壓"值，使“低壓電壓"逐步上升，當“低壓電壓"上升到一定值時會出現回落，此時點擊“-5.0Hz"，使“低壓電壓"處于大值，再點擊“+1.0Hz"和“-1.0Hz"使“低壓電壓"保證大值，然后點擊“+0.5Hz"和“-0.5Hz"，使“低壓電壓"值保證大值，接著點擊“+0.1Hz"和“-0.1Hz"，使“低壓電壓"值保證大值，使“低壓電壓"值保證大值，此時液晶顯示屏是顯示的“運行頻率"數值便是試驗的諧振頻率。

運行頻率確定后，點擊“電壓變化"進行手動升壓。先平緩點擊“+10V"或“+5V"【根據“高壓顯示"值上升的幅度選擇】升壓，當“高壓顯示"值接近預設的試驗?zāi)蛪褐担?/span> 此時如果“高壓顯示"值與預設的試驗?zāi)蛪褐涤衅?，點擊“+1V"和“-1V"進行微調，盡量使“高壓顯示"值與預設的試驗?zāi)蛪褐低健?/span>

當“高壓顯示"值升到預設的試驗?zāi)蛪褐禃r(shí)設置時，點擊液晶顯示屏上的“實驗時間"圖標，系統開始計時。

當“實驗時間"完成時，點擊液晶顯示屏上的“緊急停機"圖標，系統自動降壓，直到“高壓顯示"值為0，試驗完成。

如想打印本次試驗結果和查詢查詢歷史記錄，請點擊“實驗報告"圖標，具體操作過程與自動試驗?zāi)Ｊ较嗤?/span>

如在試驗過程中預定異常情況時，點擊“急停"按鈕終止試驗，點擊“急停"按鈕終止試驗后，需點擊“復位"按鍵進行下一次試驗。在手動升壓和手動調頻時，可根據試驗情況選擇電壓步進調節和頻率步進調節。

半自動實驗：當“試驗參數"設置完時，點擊“半自動試驗"，進入“半自動試驗"界面，顯示界面如圖9所示。

擊液晶顯示屏上的“半自動實驗"圖標，系統開始工作，系統會自動尋找諧振點，當找到諧振點后，電機電壓升壓的數值，將高壓升到需要實驗的電壓，此時液晶顯示屏是顯示的“運行頻率"數值便是試驗的諧振頻率。

如想打印本次試驗結果和查詢查詢歷史記錄，請點擊“實驗報告"圖標，具體操作過程與自動試驗?zāi)Ｊ较嗤?/span>

如在試驗過程中預定異常情況時，點擊“急停"按鈕終止試驗，點擊“急停"按鈕終止試驗后，需點擊“復位"按鍵進行下一次試驗。在手動升壓和手動調頻時，可根據試驗情況選擇電壓步進調節和頻率步進調節。

數據查詢：查詢已做過的實驗數據，點擊“數據查詢"圖標，顯示界面如圖10，輸入以前實驗數據可以查詢，打印以往數據

日期時間調整：調整系統時間，點擊“時間設置"，顯示界面如圖11所示。

第5章   常見故障排除

5.1通用注意事項

1.本試驗設備應由高壓試驗專業人員使用，使用前應仔細閱讀使用說明書，并經反復操作訓練。

2.操作人員應不少于2人。使用時應嚴格遵守本單位有關高壓試驗的作業規程。

3.為了保證試驗的正確，除必須熟悉本產品說明書外，還必須嚴格按國家有關標準和規程進行試驗操作。

4.各聯接線不能接錯，否則可導致試驗裝置損壞

5.本裝置使用時，輸出的是高電壓或超高電壓，必須可靠接地，注意操作。

5.2常見故障原因及排除

1.風扇不能啟動：

1）急停、故障保護、失諧保護后，沒有按“故障復位"；

2）內部溫度過高，功率元件熱保護；

排除方法：關斷儀器電源，將儀器靜置30分鐘左右，重新開啟電源，按儀器面板上的“復位"鍵，再啟動儀器。

如果依然不能啟動風扇，請和廠家聯系，不可拆卸儀器！

2.自動調諧不能完成，找不到諧振點：

現象：

調諧曲線是一條直線，調諧完成后儀器提示沒有諧振點

原因：

回路接地不好，試驗回路接線錯誤，裝置某一儀器開路

排除方法：

1）檢查接地裝置可靠，接地連接線是否有斷開點；

2）檢查勵磁變壓器的高低壓線圈的通斷；（低壓繞組阻值;高壓繞組阻值每個輸出端對高壓尾）

3）檢查每一只電抗器的通斷；(每個繞組阻值)

4）檢查分壓器的信號線的通斷；（高、低壓電容量）

5）檢查分壓器的高低壓電容臂的通斷；（1孔對芯，2孔對外殼分別導通；1孔對2孔斷開）

6）裝置自身升壓時沒有諧振點，還需要檢查補償電容器的通斷；

7）初始電壓過低，可將初始電壓設高10V。

如果所有部件正常，依然沒有諧振點，請和廠家聯系，不可拆卸儀器！

3 不能升壓到試驗電壓

現象：

1）調諧曲線是一條直線，有較低的尖峰；

2）試驗時一次電壓較高，高壓卻較低，甚至在沒有升到試驗電壓時，一次電壓已經到達額定電壓，回路自動降壓；

原因：

1）電抗器與試品電容量不匹配，沒有準確找到諧振點；

2）試品損耗較高，系統Q值太低；

3）勵磁變壓器高壓輸出電壓較低；

4）高壓連接線過長或沒有采用高壓放暈線

排除方法：

1）將補償電容器并接入試驗回路，加大回路電容量；

2）盡可能將多只電抗器串聯，提高回路電感量；

3）提高勵磁變壓器的輸出電壓；

4）干燥處理被試品，提高被試品的絕緣強度，減少回路的有功損耗；

5） 一般在設備較高電壓輸出時，采用高壓放暈線，或?qū)⑵胀ǜ邏狠敵鼍€改為較短的連線，一般不超過5米。

如果全部處理完后，依然不能解決問題，請和廠家聯系，不可拆卸儀器！

第6章 相關資料

1、交聯聚乙烯電纜單位長度電容量

2、交聯聚乙烯電纜單位長度電容量

3、油浸式電力變壓器交流試驗電壓

4、諧振裝置容量選擇

試驗電流： I=2πfCU×10-3 (A)

頻率的選擇(HZ)

1、發電機―――50HZ，取50HZ

2、變壓器―――45～65HZ，取50HZ

3、GIS、開關、母線―――30～300HZ，取45HZ

4、電力電纜：30～300HZ，取35HZ

電壓的選擇(kV)

按照規程要求，確定高試驗電壓。

電容量的選擇

根據被試品大電容量確定

裝置大容量：P=UI×1.25 (kVA)

5、設備成套性：

變頻電源       6kVA                          1臺

勵磁變壓器      6kVA/1.5kV×2                 1臺

高壓電抗器      30kVA/2A/40H                   2臺

電容分壓器   30kV/0.01uF                  1臺

線箱                                         1只
